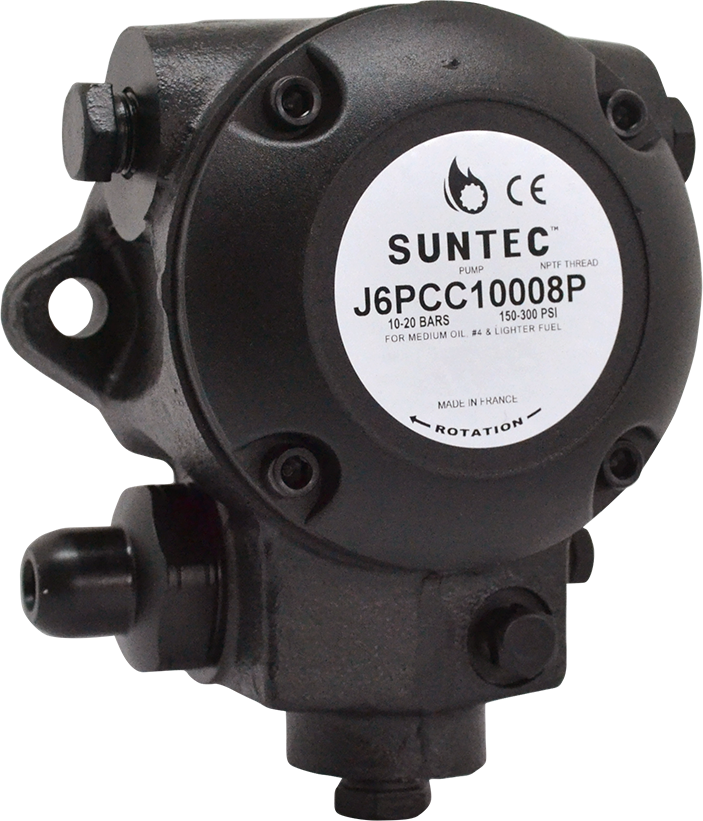

Насос Suntec J
Регулятор давления, средняя производительность
- В наличии на складе в Санкт-Петербурге
- Отгрузка в день оплаты
- Счёт с НДС для юрлиц
- Доставка по России
О серии
Насос Suntec J — одноступенчатый насос средней производительности с регулятором давления для горелок мощностью 400–3000 кВт. Предназначен для работы со средним топливом (#4 и более лёгким) и дизельным топливом.
Конструктивные особенности
В отличие от серии A, насос J имеет увеличенный корпус с встроенным фильтром-стрейнером, резьбовые порты конического (NPTF) или цилиндрического типа. Диапазон рабочего давления: 10–20 бар (150–300 PSI) для стандартных модификаций. Вал диаметром 11 мм (стандарт) или 8 мм (модель 1003).
Типы моделей
Серия J выпускается в четырёх вариантах: 1000 — коническая резьба с отсечкой, 1001 — цилиндрическая резьба с отсечкой, 1002 — цилиндрическая резьба без отсечки (байпасная форсунка), 1003 — коническая резьба без отсечки (байпасная форсунка). Модели 1002 и 1003 предназначены для горелок где отсечка реализована внешним клапаном.
Диапазоны давления
Насос J доступен в нескольких диапазонах рабочего давления в зависимости от применения. Точный диапазон указывается в артикуле и выбирается под конкретную горелку и форсунку.
Применение
Насос J применяется в промышленных жидкотопливных горелках средней мощности: Weishaupt (WL40, WL50, WL70), Baltur (TBG, TBML серии), Oilon (KP-H серия), промышленные горелки на среднем дистиллятном топливе.
Расшифровка маркировки
Пример обозначения из техописания. Нажмите на позицию, чтобы увидеть, что она означает. Пунктиром отмечены необязательные элементы — на шильдике их может не быть.
Серия
- J
- регулятор давления
Код шестерённого узла
Код производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии.
Встроенный фильтр (strainer)
- P
- площадь 97 см², ячейка 170 мкм
- N
- площадь 45 см², ячейка 550 мкм
- L
- без фильтра
Вращение вала и выход на форсунку (вид со стороны вала)
- A
- по часовой, форсунка справа
- B
- по часовой, форсунка слева
- C
- против часовой, форсунка слева
- D
- против часовой, форсунка справа
Диапазон давления
- A
- 1,4–2,8 бар
- B
- 7–14 бар
- C
- 10–21 бар
- D
- 2,8–5,5 бар
- F
- 0,7–1,4 бар
- K
- 14–30 бар (J1000, J1001); 10–30 бар (J1002, J1003)
Номер модели
- 1000
- коническая резьба портов, с отсечкой
- 1001
- цилиндрическая резьба портов, с отсечкой
- 1002
- цилиндрическая резьба, перепускное отверстие форсунки, без отсечки
- 1003
- коническая резьба, перепускное отверстие форсунки, без отсечки
Номер ревизии
Версия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр.
Схема подключения
- P
- перепускная заглушка стоит в обратном порту — двухтрубная схема
- M
- заглушки нет, возврат заглушён — однотрубная схема
| Позиция | Значения |
|---|---|
| J· серия | J — регулятор давления |
| 6· шестерни | Код шестерённого узлаКод производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии. |
| P· фильтр | P — площадь 97 см², ячейка 170 мкм; N — площадь 45 см², ячейка 550 мкм; L — без фильтра |
| A· вращение | A — по часовой, форсунка справа; B — по часовой, форсунка слева; C — против часовой, форсунка слева; D — против часовой, форсунка справа |
| C· давление | A — 1,4–2,8 бар; B — 7–14 бар; C — 10–21 бар; D — 2,8–5,5 бар; F — 0,7–1,4 бар; K — 14–30 бар (J1000, J1001); 10–30 бар (J1002, J1003) |
| 1001· модель | 1000 — коническая резьба портов, с отсечкой; 1001 — цилиндрическая резьба портов, с отсечкой; 1002 — цилиндрическая резьба, перепускное отверстие форсунки, без отсечки; 1003 — коническая резьба, перепускное отверстие форсунки, без отсечки |
| 8· ревизия | Номер ревизииВерсия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр. |
| P· схема | P — перепускная заглушка стоит в обратном порту — двухтрубная схема; M — заглушки нет, возврат заглушён — однотрубная схема |
Пример: J 6 P A C 1001 8 P. Не все сочетания выпускаются — наличие конкретной модели уточняйте. * — необязательный элемент.
Исполнения и артикулы
| Артикул | Вращение | Крепление | Порты: вход · форсунка | Давление, бардиапазон · настройка | Примечание |
|---|---|---|---|---|---|
| Шестерни 4 | |||||
| A — по часовой, форсунка справа | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| B — по часовой, форсунка слева | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 1,4–2,8 · 2,8 | перепускной комплект в поставке | |
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 7–14 · 7,0 | перепускной комплект в поставке | |
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | перепускной комплект в поставке | |
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | ||
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | перепускной комплект в поставке | |
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 0,55–1,4 · 0,7 | перепускной комплект в поставке | |
| B — по часовой, форсунка слева | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 7–14 · 7,0 | перепускной комплект в поставке | |
| C — против часовой, форсунка слева | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 7–14 · 7,0 | перепускной комплект в поставке | |
| C — против часовой, форсунка слева | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | перепускной комплект в поставке | |
| C — против часовой, форсунка слева | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | ||
| Шестерни 6 | |||||
| A — по часовой, форсунка справа | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| B — по часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| D — против часовой, форсунка справа | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 7–14 · 7,0 | перепускной комплект в поставке | |
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | перепускной комплект в поставке | |
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | ||
| A — по часовой, форсунка справа | фланец F54 / 92 | G 1/2 · G 1/4 | 10–21 · 12,0 | ||
| A — по часовой, форсунка справа | фланец F54 / 92 | G 1/2 · G 1/4 | 10–21 · 12,0 | ||
| A — по часовой, форсунка справа | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 0,55–1,4 · 0,7 | перепускной комплект в поставке | |
| C — против часовой, форсунка слева | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | перепускной комплект в поставке | |
| C — против часовой, форсунка слева | фланец F54 / 92 | 1/4 NPTF · 1/8 NPTF | 10–21 · 12,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 10–21 · 12,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 10–21 · 12,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 10–30 · 12,0 | ||
| Шестерни 7 | |||||
| A — по часовой, форсунка справа | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| A — по часовой, форсунка справа | фланец F54 / 92 | G 1/2 · G 1/4 | 10–21 · 12,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 10–21 · 12,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 10–21 · 12,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 10–21 · 12,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 14–30 · 20,0 | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/2 · G 1/4 | 10–30 · 12,0 | ||
Исполнения — по каталогу Suntec 2025. Нажмите на артикул, чтобы подставить его в заявку ниже. Крепление: H — ступица (Ø, мм), F — фланец по EN 225. Порты: «нар.» — наружная резьба, «длин./кор.» — длинный/короткий порт форсунки. Наличие конкретного исполнения уточняйте.
Полезное
- Насос не качает топливо
Вращается, но топлива нет: порядок проверки с вакуумметром и манометром.
- Заклинил насос
Как отличить насос от муфты и двигателя, что искать под крышкой.
- Ремонт насоса Suntec
Что меняется на месте, для чего есть ремкомплекты, когда выгоднее новый насос.
Все вопросы и ответы — в разделе Диагностика.
