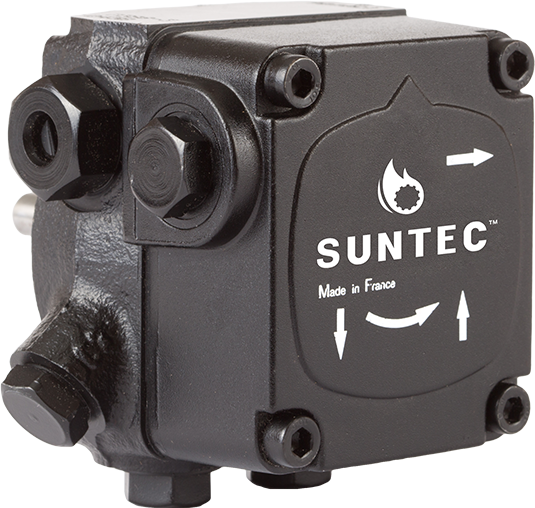

Насос Suntec D
Базовая модель для тяжёлого топлива
- В наличии на складе в Санкт-Петербурге
- Отгрузка в день оплаты
- Счёт с НДС для юрлиц
- Доставка по России
О серии
Насос Suntec D — базовая модель без отсечки, специально разработанная для работы с тяжёлым топливом (мазут, heavy oil). Является аналогом серии AE, но адаптированным для применения с высоковязкими топливами.
Специализация на тяжёлом топливе
Насос D разработан специально для работы с топливом повышенной вязкости — мазутом и тяжёлыми нефтепродуктами. Усиленные уплотнения вала и расширенные допуски шестерёнчатого блока обеспечивают надёжную работу при прокачке вязкого топлива, требующего предварительного подогрева.
Без функции отсечки
Аналогично серии AE, насос D не имеет встроенного отсечного клапана. Байпасное отверстие обеспечивает автоматическое стравливание воздуха при пуске. При необходимости отсечки требуется внешний электромагнитный клапан.
Конструктивные особенности
Фланец 57мм (стандарт для горелок на тяжёлом топливе), доступные размеры ступицы 2 (ø54мм) и 3 (ø32мм). Совместим с биотопливом B100. Насос D не имеет встроенного соленоида — это упрощает конструкцию и повышает надёжность в тяжёлых условиях эксплуатации.
Применение
Насос D применяется в горелках на тяжёлом топливе и мазуте для промышленных котельных, а также в горелках на биотопливе B100: горелки Oilon, Weishaupt (мазутные версии), специализированные промышленные горелки.
Расшифровка маркировки
Пример обозначения из техописания. Нажмите на позицию, чтобы увидеть, что она означает. Пунктиром отмечены необязательные элементы — на шильдике их может не быть.
Серия
- D
- регулятор давления без отсечки, для тяжёлого топлива
Исполнение для биотоплива · необязательный элемент
- V
- для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)
Без буквы — стандартное исполнение.
Код шестерённого узла
Код производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии.
Вращение вала и выход на форсунку (вид со стороны вала)
- A
- по часовой, форсунка справа
- B
- по часовой, форсунка слева
- C
- против часовой, форсунка слева
- D
- против часовой, форсунка справа
Серия (исполнение корпуса)
Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать.
Посадочный диаметр (hub) для крепления на горелку
- 2
- Ø54 мм
- 3
- Ø32 мм
Номер модели
Заводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями.
Номер ревизии
Версия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр.
Схема подключения
- P
- перепускная заглушка стоит в обратном порту — двухтрубная схема
- M
- заглушки нет, обратный порт закрыт стальной пробкой — однотрубная схема
| Позиция | Значения |
|---|---|
| D· серия | D — регулятор давления без отсечки, для тяжёлого топлива |
| V· топливо * | V — для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)Без буквы — стандартное исполнение. |
| 57· шестерни | Код шестерённого узлаКод производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии. |
| C· вращение | A — по часовой, форсунка справа; B — по часовой, форсунка слева; C — против часовой, форсунка слева; D — против часовой, форсунка справа |
| 7· исполнение | Серия (исполнение корпуса)Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать. |
| 2· крепление | 2 — Ø54 мм; 3 — Ø32 мм |
| xx· модель | Номер моделиЗаводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями. |
| 3· ревизия | Номер ревизииВерсия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр. |
| P· схема | P — перепускная заглушка стоит в обратном порту — двухтрубная схема; M — заглушки нет, обратный порт закрыт стальной пробкой — однотрубная схема |
Пример: D V 57 C 7 2 xx 3 P. Не все сочетания выпускаются — наличие конкретной модели уточняйте. * — необязательный элемент.
Исполнения и артикулы
| Артикул | Вращение | Крепление | Порты: вход · форсунка | Давление, бардиапазон · настройка | Примечание |
|---|---|---|---|---|---|
| Шестерни 45 | |||||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/4 · G 1/8 длин. | 10–28 · 14,0 | порт вакуумметра G 1/4 со стороны регулятора | |
| B — по часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | 2 угловых порта давления на корпусе; порт вакуумметра G 1/8 со стороны регулятора | |
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/4 со стороны регулятора | |
| B — по часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 кор. | 0,7–3 · 2,0 | порт вакуумметра G 1/8 со стороны регулятора; манжетное уплотнение вала из Viton | |
| Шестерни 47 | |||||
| D — против часовой, форсунка справа | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны форсунки; два манжетных уплотнения вала | |
| D — против часовой, форсунка справа | ступица Ø32 | M14 нар. · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора | |
| A — по часовой, форсунка справа | ступица Ø32 | G 1/4 · G 1/8 кор. | 7–25 · 7,0 | двойная пружина, с отсечкой; порт вакуумметра G 1/8 со стороны регулятора | |
| Шестерни 55 | |||||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | два манжетных уплотнения вала; порт вакуумметра G 1/8 со стороны форсунки | |
| Шестерни 57 | |||||
| D — против часовой, форсунка справа | фланец F54 / 92 | G 1/4 · G 1/8 длин. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора; два манжетных уплотнения вала | |
| B — по часовой, форсунка слева | фланец F54 / 92 | G 1/4 · G 1/8 длин. | 10–28 · 14,0 | порт вакуумметра G 1/4 со стороны регулятора | |
| A — по часовой, форсунка справа | фланец F54 / 92 | G 1/4 · G 1/8 длин. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора | |
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/4 · G 1/8 длин. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора | |
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны форсунки | |
| A — по часовой, форсунка справа | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора; два манжетных уплотнения вала | |
| A — по часовой, форсунка справа | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора | |
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны форсунки | |
| Шестерни 67 | |||||
| A — по часовой, форсунка справа | фланец F54 / 92 | G 1/4 · G 1/8 длин. | 10–28 · 14,0 | порт вакуумметра G 1/4 со стороны регулятора | |
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/4 · G 1/8 длин. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора | |
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/8 со стороны форсунки | |
| A — по часовой, форсунка справа | ступица Ø32 | G 1/4 · G 1/8 кор. | 16–28 · 20,0 | порт вакуумметра G 1/4 со стороны регулятора; два манжетных уплотнения вала | |
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 кор. | 10–28 · 14,0 | порт вакуумметра G 1/4 со стороны регулятора | |
Исполнения — по каталогу Suntec 2025. Нажмите на артикул, чтобы подставить его в заявку ниже. Крепление: H — ступица (Ø, мм), F — фланец по EN 225. Порты: «нар.» — наружная резьба, «длин./кор.» — длинный/короткий порт форсунки. Наличие конкретного исполнения уточняйте.
