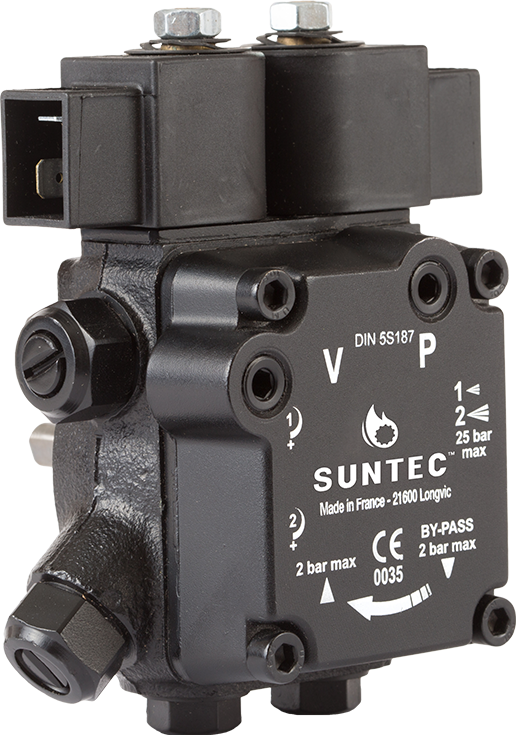

Насос Suntec AT2

Name: Насос Suntec AT2
Brand: Suntec

Двухступенчатый со встроенной отсечкой inline

ДТ HVO B100 Керосин

Цена по запросу — ответим в течение 2 рабочих часов

В наличии на складе в Санкт-Петербурге
Отгрузка в день оплаты
Счёт с НДС для юрлиц
Доставка по России

Запросить цену

О серии

Насос Suntec AT2 — двухступенчатая модель с встроенным соленоидным клапаном отсечки inline. Обеспечивает два режима давления через одну линию форсунки с электрически управляемой отсечкой.

Принцип двухступенчатой работы

При деактивированном соленоиде насос подаёт топливо под пониженным давлением ступени 1 (розжиг). При активации соленоида давление повышается до рабочего значения ступени 2 (полная мощность). Встроенный клапан отсечки inline перекрывает подачу топлива при снятии напряжения независимо от оборотов насоса.

Отличие от серии AP

В отличие от AP (без отсечки), насос AT2 имеет встроенный соленоидный клапан отсечки — при останове горелки внешний электромагнитный клапан не требуется. Это упрощает монтаж и снижает общую стоимость системы.

Стандартная модель (2)

Цифра 2 в обозначении указывает на стандартное исполнение. Совместим с топливом B100, доступны керосиновые модификации (K). Поддерживает однотрубную (M) и двухтрубную (P) схему подключения.

Применение

Насос AT2 применяется в двухступенчатых горелках: Weishaupt (WL20-2, WL30-2), Baltur (BTG, TBG), горелки с пониженными выбросами NOx, системы с поэтапным розжигом и регулировкой мощности.

Расшифровка маркировки

Пример обозначения из техописания. Нажмите на позицию, чтобы увидеть, что она означает. Пунктиром отмечены необязательные элементы — на шильдике их может не быть.

Серия

AT: двухрежимный насос (одна линия форсунки, два уровня давления) со встроенным электромагнитным клапаном отсечки в линии

Подробная статья о маркировке Техописание AT2 (PDF)

Все позиции обозначения AT2
Позиция	Значения
AT· серия	AT — двухрежимный насос (одна линия форсунки, два уровня давления) со встроенным электромагнитным клапаном отсечки в линии
2· модель	2 — стандартная модель
V· топливо *	V — для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)Без буквы — стандартное исполнение.
45· шестерни	Код шестерённого узлаКод производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии.
C· вращение	A — по часовой, форсунка справа; B — по часовой, форсунка слева; C — против часовой, форсунка слева; D — против часовой, форсунка справа
K· керосин *	K — для керосинаБез буквы — стандартное исполнение.
9· исполнение	Серия (исполнение корпуса)Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать.
5· крепление	5, 6 — Ø32 мм
xx· модель	Номер моделиЗаводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями.
4· ревизия	Номер ревизииВерсия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр.
P· схема	P — перепускная заглушка стоит — двухтрубная схемаДля этой серии техописание приводит только двухтрубное исполнение.
07· катушка	05 / 07 — 220–240 В AC, 50/60 Гц; 06 — 110–120 В AC, 50/60 Гц; 02 — 24 В AC, 50/60 Гц
00· кабель	00 — без кабеля; 35 — кабель 35 см; 45 — кабель 45 см; 60 — кабель 60 см; 10 — кабель 1 м

Пример: AT 2 V 45 C K 9 5 xx 4 P 07 00. Не все сочетания выпускаются — наличие конкретной модели уточняйте. * — необязательный элемент.

Исполнения и артикулы

Найти артикул31 исполнений

Артикул	Вращение	Крепление	Порты: вход · форсунка	Давление, бардиапазон · настройка	Примечание	Универсальная замена
Шестерни 45
	A — по часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45R 9861 6P 0700
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0
	A — по часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	3–15 · 8,0/12,0	установлен фланец F54 / 92	ATUV 45R 9861 6P 0700
	D — против часовой, форсунка справа	ступица Ø32	G 1/8	8–25 · 11,0/22,0		ATUV 45L 9860 6P 0700; штуцеры входа/возврата и форсунки переставить со старого насоса
	D — против часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 11,0/22,0	без угловых портов давления на корпусе	ATUV 45L 9860 6P 0700
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45L 9860 6P 0700
	D — против часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45L 9860 6P 0700
	A — по часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45R 9861 6P 0700
	D — против часовой, форсунка справа	ступица Ø32	M8 нар.	8–25 · 11,0/22,0		ATUV 45L 9860 6P 0700; штуцеры входа/возврата и форсунки переставить со старого насоса
	D — против часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45L 9860 6P 0700
	D — против часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45L 9860 6P 0700
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45L 9860 6P 0700
	D — против часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0	клапан с маркировкой 2	ATUV 45L 9860 6P 0700
	D — против часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 11,0/22,0	без угловых портов давления на корпусе	ATUV 45L 9860 6P 0700
	A — по часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45R 9861 6P 0700
	B — по часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45R 9861 6P 0700
	A — по часовой, форсунка справа	ступица Ø32	G 1/8 · G 1/8	8–25 · 9,0/22,0		ATUV 45R 9861 6P 0700
Шестерни 55
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 10,0/20,0	не для B100	ATUV 45L 9860 6P 0700
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45L 9860 6P 0700
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0		ATUV 45L 9860 6P 0700
Шестерни 65
	D — против часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0
	A — по часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0
	D — против часовой, форсунка справа	ступица Ø32	G 1/4 · G 1/8	6–18 · 9,0/15,0
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 9,0/22,0
	B — по часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 10,0/20,0
Шестерни 75
	C — против часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 11,0/22,0
	B — по часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 10,0/20,0
Шестерни 95
	C — против часовой, форсунка слева	ступица Ø32	G 1/8	7–25 · 11,0/22,0
	B — по часовой, форсунка слева	ступица Ø32	G 1/4 · G 1/8	8–25 · 10,0/20,0
	C — против часовой, форсунка слева	ступица Ø32	G 1/8	7–25 · 11,0/22,0

Исполнения — по каталогу Suntec 2025. Нажмите на артикул, чтобы подставить его в заявку ниже. Крепление: H — ступица (Ø, мм), F — фланец по EN 225. Порты: «нар.» — наружная резьба, «длин./кор.» — длинный/короткий порт форсунки. Наличие конкретного исполнения уточняйте.

Документация

AT2 / AT3 — Инструкция по монтажу

PDF · suntec.fr

AT2 — Технический паспорт (datasheet)

PDF · suntec.fr

AT2 / AT3 — Схема разборки (exploded view)

PDF · suntec.fr

Полезное

Насос не качает топливо
Вращается, но топлива нет: порядок проверки с вакуумметром и манометром.
Заклинил насос
Как отличить насос от муфты и двигателя, что искать под крышкой.
Ремонт насоса Suntec
Что меняется на месте, для чего есть ремкомплекты, когда выгоднее новый насос.
Замена Danfoss BFP на Suntec
Официальная таблица соответствия SB48 с поиском по артикулу 071N.
