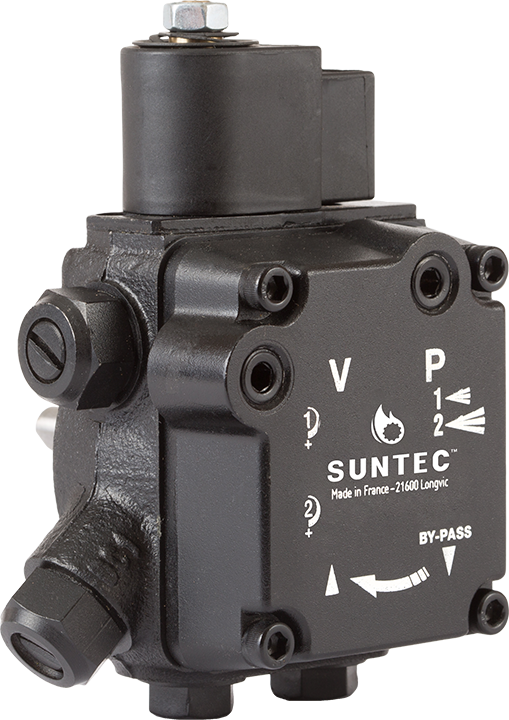

Насос Suntec AP3
Двухступенчатый, выход давления на крышке
- В наличии на складе в Санкт-Петербурге
- Отгрузка в день оплаты
- Счёт с НДС для юрлиц
- Доставка по России
О серии
Насос Suntec AP3 — двухступенчатая модель без отсечки со специальным выходом давления на крышке корпуса (цифра 3 в обозначении). Это обеспечивает удобное подключение манометра или системы контроля давления в горелках с нестандартным расположением измерительных портов.
Специальный выход давления на крышке
В отличие от AP2 со стандартным расположением порта давления, насос AP3 имеет дополнительный выход давления на крышке. Это конструктивное решение упрощает монтаж и настройку в горелках, где стандартный порт труднодоступен.
Двухступенчатое давление без отсечки
Принцип работы аналогичен AP и AP2: два независимо регулируемых уровня давления через одну линию форсунки. При деактивации соленоида — давление ступени 1 (розжиг), при активации — давление ступени 2 (полная мощность). Функция отсечки отсутствует — необходим внешний клапан.
Топливо
По техописанию AP3 работает на дизельном (печном) топливе, HVO, B100 — смеси с FAME до 100 % по DIN SPEC 51603-6 и EN 14214 — и керосине. Доступен только с напряжением катушки 220–240 В (05/07).
Применение
Насос AP3 применяется в двухступенчатых горелках с нестандартным расположением манометрического порта и системах на биотопливе B30.
Расшифровка маркировки
Пример обозначения из техописания. Нажмите на позицию, чтобы увидеть, что она означает. Пунктиром отмечены необязательные элементы — на шильдике их может не быть.
Серия
- AP
- двухрежимный насос (одна линия форсунки, два уровня давления) без отсечки
Модификация
- 3
- специальный выход давления на крышке
Исполнение для биотоплива · необязательный элемент
- V
- для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)
Без буквы — стандартное исполнение.
Код шестерённого узла
Код производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии.
Вращение вала и выход на форсунку (вид со стороны вала)
- C
- против часовой, форсунка слева
Единственный вариант для AP3.
Серия (исполнение корпуса)
Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать.
Посадочный диаметр (hub) для крепления на горелку
- 5
- Ø32 мм
Номер модели
Заводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями.
Номер ревизии
Версия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр.
Схема подключения
- P
- перепускная заглушка стоит — двухтрубная схема
Для этой серии техописание приводит только двухтрубное исполнение.
Напряжение катушки электромагнитного клапана
- 05 / 07
- 220–240 В AC, 50/60 Гц
Единственный вариант для AP3.
Кабель разъёма катушки
- 00
- без кабеля
- 35
- кабель 35 см
- 45
- кабель 45 см
- 60
- кабель 60 см
- 10
- кабель 1 м
| Позиция | Значения |
|---|---|
| AP· серия | AP — двухрежимный насос (одна линия форсунки, два уровня давления) без отсечки |
| 3· модель | 3 — специальный выход давления на крышке |
| V· топливо * | V — для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)Без буквы — стандартное исполнение. |
| 45· шестерни | Код шестерённого узлаКод производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии. |
| C· вращение | C — против часовой, форсунка слеваЕдинственный вариант для AP3. |
| 9· исполнение | Серия (исполнение корпуса)Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать. |
| 5· крепление | 5 — Ø32 мм |
| xx· модель | Номер моделиЗаводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями. |
| 4· ревизия | Номер ревизииВерсия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр. |
| P· схема | P — перепускная заглушка стоит — двухтрубная схемаДля этой серии техописание приводит только двухтрубное исполнение. |
| 07· катушка | 05 / 07 — 220–240 В AC, 50/60 ГцЕдинственный вариант для AP3. |
| 00· кабель | 00 — без кабеля; 35 — кабель 35 см; 45 — кабель 45 см; 60 — кабель 60 см; 10 — кабель 1 м |
Пример: AP 3 V 45 C 9 5 xx 4 P 07 00. Не все сочетания выпускаются — наличие конкретной модели уточняйте. * — необязательный элемент.
Исполнения и артикулы
| Артикул | Вращение | Крепление | Порты: вход · форсунка | Давление, бардиапазон · настройка | Примечание |
|---|---|---|---|---|---|
| Шестерни 45 | |||||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 | 4–25 · 9,0/22,0 | ||
Исполнения — по каталогу Suntec 2025. Нажмите на артикул, чтобы подставить его в заявку ниже. Крепление: H — ступица (Ø, мм), F — фланец по EN 225. Порты: «нар.» — наружная резьба, «длин./кор.» — длинный/короткий порт форсунки. Наличие конкретного исполнения уточняйте.
