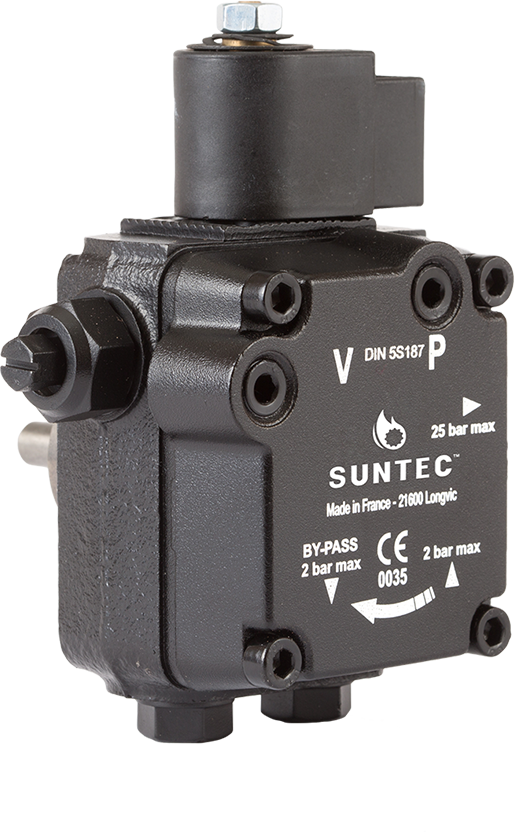

Насос Suntec ALE
Соленоид inline + клапан сброса давления
- В наличии на складе в Санкт-Петербурге
- Отгрузка в день оплаты
- Счёт с НДС для юрлиц
- Доставка по России
О серии
Насос Suntec ALE — развитие серии AL со встроенным клапаном сброса давления в линии форсунки. Встроенный возвратный клапан в соленоиде обеспечивает сброс остаточного давления при отключении, предотвращая подтекание топлива через форсунку после остановки горелки.
Принцип работы
Шестерёнчатый блок подаёт топливо к линии форсунки через соленоидный клапан отсечки. При активации соленоида топливо поступает к форсунке под давлением, установленным регулятором. При деактивации встроенный возвратный клапан перекрывает линию форсунки и одновременно стравливает остаточное давление обратно в регулятор.
Клапан сброса давления в линии форсунки
Функция сброса давления работает только совместно с форсунками, имеющими встроенный обратный клапан (открывается при давлении 4 бар и выше). Любое тепловое расширение топлива от остаточного тепла нагревателя или котла сбрасывается через клапан сброса, который открывается при давлении ниже давления открытия форсунки. Это предотвращает подтёкание топлива в камеру сгорания в паузах между пусками.
Отличие от серии AL
Насос ALE идентичен AL по габаритам и производительности. Единственное отличие — встроенный возвратный клапан в соленоиде, обеспечивающий функцию сброса давления. Насос ALE рекомендуется для горелок с форсунками, имеющими обратный клапан, и систем с предварительным подогревом топлива.
Применение
Насос ALE применяется в горелках с повышенными требованиями к чистоте отсечки и предотвращению подтекания: конденсационные котлы, горелки с предподогревом топлива, системы с длительными паузами между пусками.
Расшифровка маркировки
Пример обозначения из техописания. Нажмите на позицию, чтобы увидеть, что она означает. Пунктиром отмечены необязательные элементы — на шильдике их может не быть.
Серия
- ALE
- блокирующий электромагнитный клапан с отсечкой в линии форсунки и устройство сброса давления в линии форсунки
Исполнение для биотоплива · необязательный элемент
- V
- для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)
Без буквы — стандартное исполнение.
Код шестерённого узла
Код производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии.
Вращение вала и выход на форсунку (вид со стороны вала)
- A
- по часовой, форсунка справа
- B
- по часовой, форсунка слева
- C
- против часовой, форсунка слева
- D
- против часовой, форсунка справа
Исполнение для керосина · необязательный элемент
- K
- для керосина
Без буквы — стандартное исполнение.
Серия (исполнение корпуса)
Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать.
Посадочный диаметр (hub) для крепления на горелку
- 3
- Ø32 мм
Номер модели
Заводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями.
Номер ревизии
Версия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр.
Схема подключения
- P
- перепускная заглушка стоит в обратном порту — двухтрубная схема
- M
- заглушки нет, возврат заглушён — однотрубная схема
Напряжение катушки электромагнитного клапана
- 05 / 07
- 220–240 В AC, 50/60 Гц
- 06
- 110–120 В AC, 50/60 Гц
- 02
- 24 В AC, 50/60 Гц
Кабель разъёма катушки
- 00
- без кабеля
- 35
- кабель 35 см
- 45
- кабель 45 см
- 60
- кабель 60 см
- 10
- кабель 1 м
| Позиция | Значения |
|---|---|
| ALE· серия | ALE — блокирующий электромагнитный клапан с отсечкой в линии форсунки и устройство сброса давления в линии форсунки |
| V· топливо * | V — для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)Без буквы — стандартное исполнение. |
| 35· шестерни | Код шестерённого узлаКод производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии. |
| C· вращение | A — по часовой, форсунка справа; B — по часовой, форсунка слева; C — против часовой, форсунка слева; D — против часовой, форсунка справа |
| K· керосин * | K — для керосинаБез буквы — стандартное исполнение. |
| 9· исполнение | Серия (исполнение корпуса)Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать. |
| 3· крепление | 3 — Ø32 мм |
| xx· модель | Номер моделиЗаводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями. |
| 6· ревизия | Номер ревизииВерсия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр. |
| P· схема | P — перепускная заглушка стоит в обратном порту — двухтрубная схема; M — заглушки нет, возврат заглушён — однотрубная схема |
| 07· катушка | 05 / 07 — 220–240 В AC, 50/60 Гц; 06 — 110–120 В AC, 50/60 Гц; 02 — 24 В AC, 50/60 Гц |
| 00· кабель | 00 — без кабеля; 35 — кабель 35 см; 45 — кабель 45 см; 60 — кабель 60 см; 10 — кабель 1 м |
Пример: ALE V 35 C K 9 3 xx 6 P 07 00. Не все сочетания выпускаются — наличие конкретной модели уточняйте. * — необязательный элемент.
Исполнения и артикулы
| Артикул | Вращение | Крепление | Порты: вход · форсунка | Давление, бардиапазон · настройка | Примечание | Универсальная замена |
|---|---|---|---|---|---|---|
| Шестерни 35 | ||||||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 9,0 | 2 угловых порта давления на корпусе | AUV 47L 9877 6P 0700 | |
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 | 4–18 · 12,0 | вал с двумя лысками; вал с одной лыской | AUV 47L 9877 6P 0700 | |
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 | 4–18 · 12,0 | AUV 47L 9877 6P 0700 | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 | 7–25 · 12 | AUV 47L 9877 6P 0700 | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 9,0 | зазор шестерён K; 2 угловых порта давления на корпусе | AUV 47L 9877 6P 0700 | |
| D — против часовой, форсунка справа | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 9,0 | AUV 47L 9877 6P 0700 | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 | 4–18 · 9,0 | |||
| Шестерни 55 | ||||||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 | 7–25 · 19,0 | |||
| Шестерни 75 | ||||||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/4 · G 1/8 | 4–18 · 14,0 | 2 угловых порта давления на корпусе | ||
Исполнения — по каталогу Suntec 2025. Нажмите на артикул, чтобы подставить его в заявку ниже. Крепление: H — ступица (Ø, мм), F — фланец по EN 225. Порты: «нар.» — наружная резьба, «длин./кор.» — длинный/короткий порт форсунки. Наличие конкретного исполнения уточняйте.
