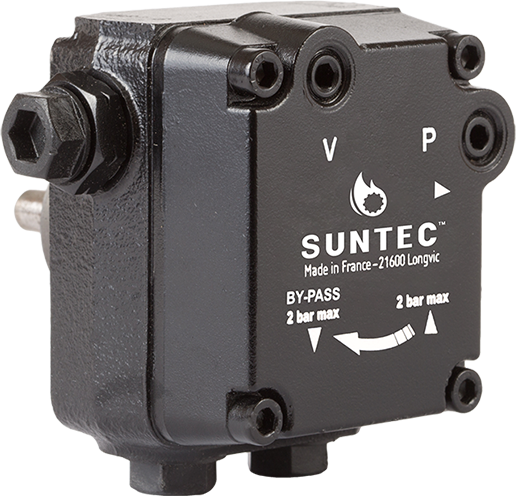

Насос Suntec AE
Базовая модель
- В наличии на складе в Санкт-Петербурге
- Отгрузка в день оплаты
- Счёт с НДС для юрлиц
- Доставка по России
О серии
Насос Suntec AE — базовая одноступенчатая модель серии A для жидкотопливных горелок малой производительности. Конструкция не предусматривает встроенного отсечного клапана, что является осознанным техническим решением.
Принцип работы
Шестерёнчатый блок засасывает топливо из бака через встроенный фильтр и подаёт его к регулятору давления. Избыточное топливо, не прошедшее через форсунку, сбрасывается назад — в обратную линию при двухтрубной схеме, или на вход шестерёнчатого блока при однотрубной.
Прокачка воздуха
При двухтрубной схеме прокачка воздуха происходит автоматически. При однотрубной — воздух стравливается через форсунку в процессе первого пуска: отверстие байпаса в пробке форсунки пропускает воздух, не открывая регулятор. Для ускоренной прокачки допускается ослабить пробку порта манометра.
Важное ограничение
Из-за наличия байпасного отверстия насос не выполняет функцию отсечки. При применении в горелках с функцией отсечки необходим внешний электромагнитный клапан. Если требуется встроенная отсечка — рассмотрите серию AN или AS.
Применение
Насос AE широко применяется в жидкотопливных горелках ведущих европейских производителей: Weishaupt (серии WL, WM), Baltur (TBL), Lamborghini (ECO), Elco (EVOLA), Riello (40 серия), Giersch (R серия) и других.
Расшифровка маркировки
Пример обозначения из техописания. Нажмите на позицию, чтобы увидеть, что она означает. Пунктиром отмечены необязательные элементы — на шильдике их может не быть.
Серия
- AE
- регулятор давления без отсечки
Исполнение для биотоплива · необязательный элемент
- V
- для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)
Без буквы — стандартное исполнение.
Код шестерённого узла
Код производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии.
Вращение вала и выход на форсунку (вид со стороны вала)
- A
- по часовой, форсунка справа
- B
- по часовой, форсунка слева
- C
- против часовой, форсунка слева
- D
- против часовой, форсунка справа
Исполнение для керосина · необязательный элемент
- K
- для керосина
Без буквы — стандартное исполнение.
Серия (исполнение корпуса)
- 1
- серия 1000, стандартная
- 7
- серия 7000, с боковыми портами давления
Посадочный диаметр (hub) для крепления на горелку
- 2
- Ø54 мм
- 3
- Ø32 мм
Номер модели
Заводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями.
Номер ревизии
Версия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр.
Схема подключения
- P
- перепускная заглушка стоит в обратном порту — двухтрубная схема
- M
- заглушки нет, возврат заглушён — однотрубная схема
| Позиция | Значения |
|---|---|
| AE· серия | AE — регулятор давления без отсечки |
| V· топливо * | V — для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)Без буквы — стандартное исполнение. |
| 47· шестерни | Код шестерённого узлаКод производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии. |
| C· вращение | A — по часовой, форсунка справа; B — по часовой, форсунка слева; C — против часовой, форсунка слева; D — против часовой, форсунка справа |
| K· керосин * | K — для керосинаБез буквы — стандартное исполнение. |
| 1· исполнение | 1 — серия 1000, стандартная; 7 — серия 7000, с боковыми портами давления |
| 3· крепление | 2 — Ø54 мм; 3 — Ø32 мм |
| xx· модель | Номер моделиЗаводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями. |
| 6· ревизия | Номер ревизииВерсия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр. |
| P· схема | P — перепускная заглушка стоит в обратном порту — двухтрубная схема; M — заглушки нет, возврат заглушён — однотрубная схема |
Пример: AE V 47 C K 1 3 xx 6 P. Не все сочетания выпускаются — наличие конкретной модели уточняйте. * — необязательный элемент.
Исполнения и артикулы
| Артикул | Вращение | Крепление | Порты: вход · форсунка | Давление, бардиапазон · настройка | Примечание | Универсальная замена |
|---|---|---|---|---|---|---|
| Шестерни 45 | ||||||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 7–14 · 12,0 | AUV 47L 9877 6P 0700 + комплект 991401 | ||
| D — против часовой, форсунка справа | ступица Ø32 | G 1/4 | 7–14 · 11,5 | AUV 47L 9877 6P 0700 + комплект 991401 | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 7–14 · 11,0 | AUV 47L 9877 6P 0700 + комплект 991401 | ||
| Шестерни 47 | ||||||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 7–14 · 9,0 | AUV 47L 9877 6P 0700 + комплект 991401 | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 3–28 · 9,0 | AUV 47L 9877 6P 0700 + комплект 991401 | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 длин. | 0,5–3 · 3,0 | |||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 5–12 · 9,0 | 2 угловых порта давления на корпусе | AUV 47L 9877 6P 0700 + комплект 991401 | |
| B — по часовой, форсунка слева | ступица Ø32 | G 1/4 | 7–14 · 9,0 | AUV 47R 9876 6P 0700 + комплект 991401 | ||
| Шестерни 57 | ||||||
| D — против часовой, форсунка справа | ступица Ø32 | G 1/4 | 2–12 · 5,0 | |||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 8–28 · 14,0 | дополнительный порт давления сверху; 2 угловых порта давления на корпусе | ||
| Шестерни 67 | ||||||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 8–28 · 14,0 | |||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 0,5–3 · 2,0 | 2 угловых порта давления на корпусе | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 8–28 · 14,0 | дополнительный порт давления сверху | ||
| Шестерни 77 | ||||||
| C — против часовой, форсунка слева | фланец F54 / 92 | G 1/4 · G 1/8 длин. | 8–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора; дополнительный порт давления сверху; 2 угловых порта давления на корпусе | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 | 8–28 · 14,0 | порт вакуумметра G 1/8 со стороны регулятора; дополнительный порт давления сверху | ||
| Шестерни 97 | ||||||
| C — против часовой, форсунка слева | фланец F54 / 92 | G1/4 · G1/8 длин. | 8–28 · 12,0 | 2 угловых порта давления на корпусе | ||
| C — против часовой, форсунка слева | фланец F54 / 92 | G1/4 · G1/8 длин. | 8–28 · 12,0 | 2 угловых порта давления на корпусе | ||
| D — против часовой, форсунка справа | ступица Ø32 | G 1/4 | 2,5–12 · 5,5 | порт вакуумметра G 1/8 со стороны регулятора; 2 угловых порта давления на корпусе | ||
| D — против часовой, форсунка справа | ступица Ø32 | G 1/4 | 0,5–3 · 3,0 | порт вакуумметра G 1/8 со стороны регулятора; 2 угловых порта давления на корпусе | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 длин. | 0,5–3 · 2,0 | порт вакуумметра G 1/8 со стороны регулятора; 2 угловых порта давления на корпусе | ||
| C — против часовой, форсунка слева | ступица Ø32 | G 1/4 · G 1/8 длин. | 0,5–5,2 · 5,2 | порт вакуумметра G 1/8 со стороны регулятора; 2 угловых порта давления на корпусе | ||
Исполнения — по каталогу Suntec 2025. Нажмите на артикул, чтобы подставить его в заявку ниже. Крепление: H — ступица (Ø, мм), F — фланец по EN 225. Порты: «нар.» — наружная резьба, «длин./кор.» — длинный/короткий порт форсунки. Наличие конкретного исполнения уточняйте.
