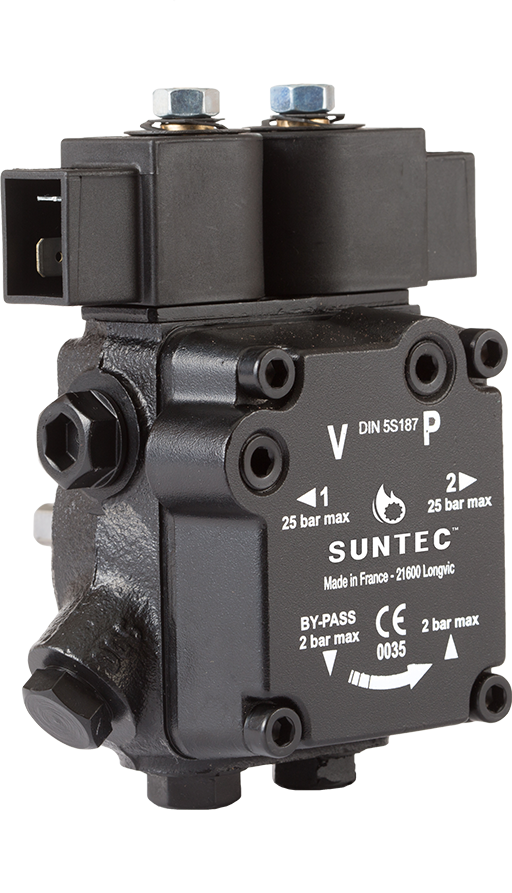

Насос Suntec A2L
Двойная линия форсунки, два соленоида
- В наличии на складе в Санкт-Петербурге
- Отгрузка в день оплаты
- Счёт с НДС для юрлиц
- Доставка по России
О серии
Насос Suntec A2L — уникальная модель с двумя независимыми линиями форсунки и двумя встроенными соленоидными клапанами. Предназначен для двухфорсуночных горелок с независимым управлением каждой форсункой.
Два независимых выхода форсунки
Насос A2L имеет два полностью независимых выхода давления, каждый из которых управляется собственным встроенным соленоидным клапаном. Это позволяет включать форсунки по отдельности или одновременно, реализуя ступенчатое регулирование мощности горелки: ступень 1 (одна форсунка), ступень 2 (две форсунки).
Особенность вращения и расположения регулятора
В отличие от других серий, в маркировке A2L буква вращения обозначает не только направление вращения вала, но и расположение регулятора давления: A — по часовой, регулятор слева; B — по часовой, регулятор справа; C — против часовой, регулятор справа; D — против часовой, регулятор слева.
Независимые соленоиды
Каждый из двух соленоидов управляется независимо от системы автоматики горелки. Это даёт полный контроль над последовательностью включения форсунок, что критично для оптимального розжига и регулирования мощности.
Применение
Насос A2L применяется в двухфорсуночных горелках: Weishaupt (WL40-2, WL50-2), Baltur (TBG серия с двумя форсунками), промышленные горелки с ступенчатым регулированием мощности.
Расшифровка маркировки
Пример обозначения из техописания. Нажмите на позицию, чтобы увидеть, что она означает. Пунктиром отмечены необязательные элементы — на шильдике их может не быть.
Серия
- A2L
- два выхода на форсунки
Исполнение для биотоплива · необязательный элемент
- V
- для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)
Без буквы — стандартное исполнение.
Код шестерённого узла
Код производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии.
Вращение вала и расположение регулятора давления (вид со стороны вала)
- A
- по часовой, регулятор слева
- B
- по часовой, регулятор справа
- C
- против часовой, регулятор справа
- D
- против часовой, регулятор слева
У A2L буква задаёт сторону регулятора давления, а не форсунки.
Исполнение для керосина · необязательный элемент
- K
- для керосина
Без буквы — стандартное исполнение.
Серия (исполнение корпуса)
Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать.
Посадочный диаметр (hub) для крепления на горелку
- 7
- Ø32 мм
Номер модели
Заводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями.
Номер ревизии
Версия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр.
Схема подключения
- P
- перепускная заглушка стоит в обратном порту — двухтрубная схема
- M
- заглушки нет, возврат заглушён — однотрубная схема
Напряжение катушки электромагнитного клапана
- 05 / 07
- 220–240 В AC, 50/60 Гц
- 06
- 110–120 В AC, 50/60 Гц
- 02
- 24 В AC, 50/60 Гц
Кабель разъёма катушки
- 00
- без кабеля
- 35
- кабель 35 см
- 45
- кабель 45 см
- 60
- кабель 60 см
- 10
- кабель 1 м
| Позиция | Значения |
|---|---|
| A2L· серия | A2L — два выхода на форсунки |
| V· топливо * | V — для B100 (смесь с FAME до 100 % по DIN SPEC 51603-6 и EN 14214)Без буквы — стандартное исполнение. |
| 35· шестерни | Код шестерённого узлаКод производительности шестерён. Это не литры в час и не диаметр: производительность для каждого кода смотрят по графику «Pump capacity curves» в техописании серии. |
| C· вращение | A — по часовой, регулятор слева; B — по часовой, регулятор справа; C — против часовой, регулятор справа; D — против часовой, регулятор слеваУ A2L буква задаёт сторону регулятора давления, а не форсунки. |
| K· керосин * | K — для керосинаБез буквы — стандартное исполнение. |
| 9· исполнение | Серия (исполнение корпуса)Техописание называет эту цифру «pump series» без расшифровки значений. При подборе замены цифра должна совпадать. |
| 7· крепление | 7 — Ø32 мм |
| xx· модель | Номер моделиЗаводской номер модели внутри серии. Полностью определяет насос вместе с остальными позициями. |
| 4· ревизия | Номер ревизииВерсия конструкции. Важна при заказе запчастей: от ревизии зависят, например, прокладка крышки и фильтр. |
| P· схема | P — перепускная заглушка стоит в обратном порту — двухтрубная схема; M — заглушки нет, возврат заглушён — однотрубная схема |
| 07· катушка | 05 / 07 — 220–240 В AC, 50/60 Гц; 06 — 110–120 В AC, 50/60 Гц; 02 — 24 В AC, 50/60 Гц |
| 00· кабель | 00 — без кабеля; 35 — кабель 35 см; 45 — кабель 45 см; 60 — кабель 60 см; 10 — кабель 1 м |
Пример: A2L V 35 C K 9 7 xx 4 P 07 00. Не все сочетания выпускаются — наличие конкретной модели уточняйте. * — необязательный элемент.
Исполнения и артикулы
| Артикул | Вращение | Крепление | Порты: вход · форсунка | Давление, бардиапазон · настройка | Примечание |
|---|---|---|---|---|---|
| Шестерни 55 | |||||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 9,0 | ||
| Шестерни 65 | |||||
| D — против часовой, регулятор слева | ступица Ø32 | M16 нар. · M8 нар. | 8–15 · 13,0 | ||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 4–18 · 14,0 | ||
| D — против часовой, регулятор слева | ступица Ø32 | M14 нар. · M8 нар. | 8–15 · 13,0 | ||
| B — по часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 9,0 | ||
| A — по часовой, регулятор слева | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 12,0 | ||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 нар. · G 1/8 | 8–25 · 15,0 | ||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 нар. · G 1/8 | 8–25 · 15,0 | ||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 9,0 | ||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 12,0 | ||
| Шестерни 75 | |||||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 4–18 · 14,0 | ||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 12,0 | ||
| Шестерни 95 | |||||
| D — против часовой, регулятор слева | ступица Ø32 | M16 нар. · M8 нар. | 4–18 · 13,0 | ||
| C — против часовой, регулятор справа | ступица Ø32 | M16 нар. · G 1/8 | 8–25 · 10,0 | ||
| C — против часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 8–15 · 9,0 | ||
| D — против часовой, регулятор слева | ступица Ø32 | M16 нар. · M8 нар. | 4–18 · 13,0 | ||
| B — по часовой, регулятор справа | ступица Ø32 | G 1/4 · G 1/8 | 4–18 · 13,0 | ||
Исполнения — по каталогу Suntec 2025. Нажмите на артикул, чтобы подставить его в заявку ниже. Крепление: H — ступица (Ø, мм), F — фланец по EN 225. Порты: «нар.» — наружная резьба, «длин./кор.» — длинный/короткий порт форсунки. Наличие конкретного исполнения уточняйте.
